การวิเคราะห์จุดที่เกิดอุบัติเหตุบ่อยบนท้องถนนโดยใช้คำสั่ง Buffer ในโปรแกรม QGIS



การวิเคราะห์จุดที่เกิดอุบัติเหตุบ่อยบนท้องถนนโดยใช้คำสั่ง Buffer และ Clip ในโปรแกรม QGIS

ข้อมูลที่นำมาใช้เป็นเพียงข้อมูลที่สมมุติขึ้นเท่านั้นเพื่อใช้ในการวิเคราะห์ข้อมูล  และอาจจะเป็นประโยชน์หรือเป็นแนวทางเกี่ยวกับการวิเคราะห์ข้อมูลลักษณะนี้บริเวณอื่นๆ ได้

เป้าหมาย
ต้องการทราบบริเวณพื้นที่ที่เกิดอุบัติเหตุบ่อย  โดยคำนวณจากสถิติที่เกิดเกิดอุบัติเหตุที่ผ่านมา  เพื่อใช้เป็นข้อมูลสำหรับการเฝ้าระวังอุบัติเหตุ

ข้อมูลที่ใช้
1.       สถิติที่ผ่านมาของการเกิดอุบัติเหตุริเวรจุดต่างๆ
2.       ข้อมูลเส้นถนนของพื้นที่ที่ศึกษา

ขั้นตอนการศึกษา

1.  รวบรวมข้อพื้นที่ที่เกิดอุบัติเหตุบ่อย  และเลือกที่ที่มีอุบัติเหตุสะสมมากที่สุด

2.  พิมพ์ชื่อสถานที่และพิกัด Xและ Y พื้นที่ที่มีอุบัติเหตุสะสมมากที่สุดโดยใช้โปรแกรม Excel  และให้ Save As  ไฟล์ เป็น  CSV (Comma delimited)(*.csv)

วิธีการนำเข้าและ Save ไฟล์ . CSV ดูข้อมูลเพิ่มเติม



3. เปิดโปรแกรม QGIS


4. นำเข้าข้อมูลไฟล์ CSV.

5.   เมื่อนำเข้าไฟล์ CSV.  แล้ว ให้ Export ไฟล์เป็น Shape file

วิธีการ  เลือกชั้นข้อมูล >> คลิกขวาที่ชั้นข้อมูล >> Save As >> ให้เลือกทเก็บและระบบพิกัดของข้อมูล

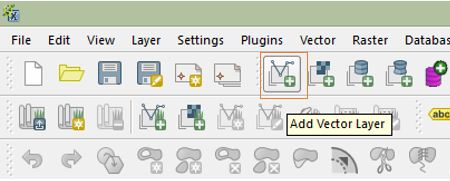

6. ให้ Add Vector ที่ Export เข้ามา ให้เลือกที่  Add Vector Layer


7.  ข้อมูล Vector ที่ได้



8. ปิดชั้นข้อมูลที่ไม่ต้องการ  เลือกชั้นข้อมูล >> คลิกขวา >> Remove

9. ให้สร้าง Buffer  จากจุดข้อมูลแต่ละจุดโดยสร้าง Buffer 100 เมตร  300 เมตร 500 เมตร

วิธีการสร้าง Buffer

เลือกคำสั่ง Vector >> Geoprocessing Tool >> Buffer(s) >> เลือกระยะทางและเลือกที่เก็บข้อมูล

 >> OK



10. เมื่อสร้าง Buffer ครบทั้ง 3 ครั้งจะได้ข้อมูลดังรูป


11. ให้ Clip  ข้อมูลถนนกับข้อมูล Buffer

ใช้คำสั่ง Vector >> Geoprocessing Tool >> Clip




12.  เมื่อ Clip ทั้ง 3 ครั้งจะได้ดังรูป



13. นำมาซ้อนทับกับข้อมูลเส้นถนน  โดยเปิดข้อมูล Vector ถนนขึ้นมา




นำมาซ้อนทับกับ Base map



ข้อที่ได้ในในตาราง Attribute


14. สรุปข้อมูลที่ได้

พื้นที่ฝังระวังชั้นที่ 1 คือระยะทาง 100 เมตร จากจุดศูนย์กลางที่เกิดอุบัติเหตุบ่อย

พื้นที่ฝังระวังชั้นที่ 2 คือระยะทาง 300 เมตร จากจุดศูนย์กลางที่เกิดอุบัติเหตุบ่อย

พื้นที่ฝังระวังชั้นที่ 3 คือระยะทาง 500 เมตร จากจุดศูนย์กลางที่เกิดอุบัติเหตุบ่อย





Bannkzi@2013
